후드형태에 따른 흡입풍량(유량) 산정방법
녹차베지밀1
2022. 9. 28. 17:35
| 구분 | 후드의 형태 | 흡입풍량산정 | 종횡비(W/L) |
| 슬롯형 |  |
Q=3.7LVX L:후드단면, m V:제어속도, m/s X:포집거리, m |
0.2이하 |
| 플랜지 슬롯형 |  |
Q=2.6LVX L:후드단면, m V:제어속도, m/s X:포집거리, m |
0.2이하 |
| 편평개구형 |  |
Q=V(10X²+A) A:면적, WxH(m) V:제어속도, m/s X:포집거리, m |
0.2이상 또는 원형 |
| 플랜지 개구형 |  |
Q=0.75V(10X²+A) A:면적, WxH(m) V:제어속도, m/s X:포집거리, m |
0.2이상 또는 원형 |
| 부스형(밀폐형) |  |
Q=VA=VWH V:제어속도, m/s W:폭, m H:높이, m |
작업에 맞게 |

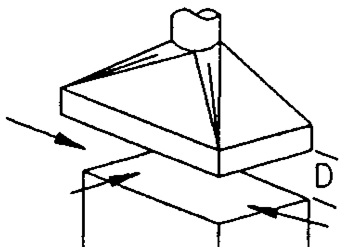

| 캐노피형(천정형) |  |
Q=1.4PVD P:작업(물체) 둘레의 길이, m V:제어속도, m/s D:포집거리, m |
작업에 맞게 |
| 복수 슬롯트형 |  |
Q=V(10X²+A) A:면적, WxH(m) V:제어속도, m/s X:포집거리, m |
0.2이상 |

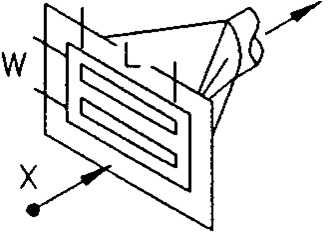

| 플랜지 복수 개구형 |  |
Q=0.75V(10X²+A) A:면적, WxH(m) V:제어속도, m/s X:포집거리, m |
0.2이상 |
